Grigliati pressati per pavimenti sopraelevati nei Data Center
Grigliati pressati progettati per integrare ventilazione, portata e modularità nei sistemi di pavimentazione tecnica.
Richiedi una valutazione tecnica completa
Grigliati per la gestione dell'aria nei pavimenti sopraelevati
OMAF realizza grigliati pressati per pavimenti sopraelevati destinati ai Data Center, sviluppati per favorire il passaggio dell'aria e integrarsi con i moduli utilizzati nelle infrastrutture digitali.
Dimensioni, maglia, materiale, finitura e capacità portante possono essere adattati alle specifiche richieste.
Vantaggi del pavimento sovralevato
Nei Data Center il pavimento sopraelevato non è soltanto una superficie di passaggio; può diventare parte del sistema utilizzato per
distribuire l'aria, organizzare gli impianti e raggiungere le apparecchiature.
La struttura aperta del grigliato pressato

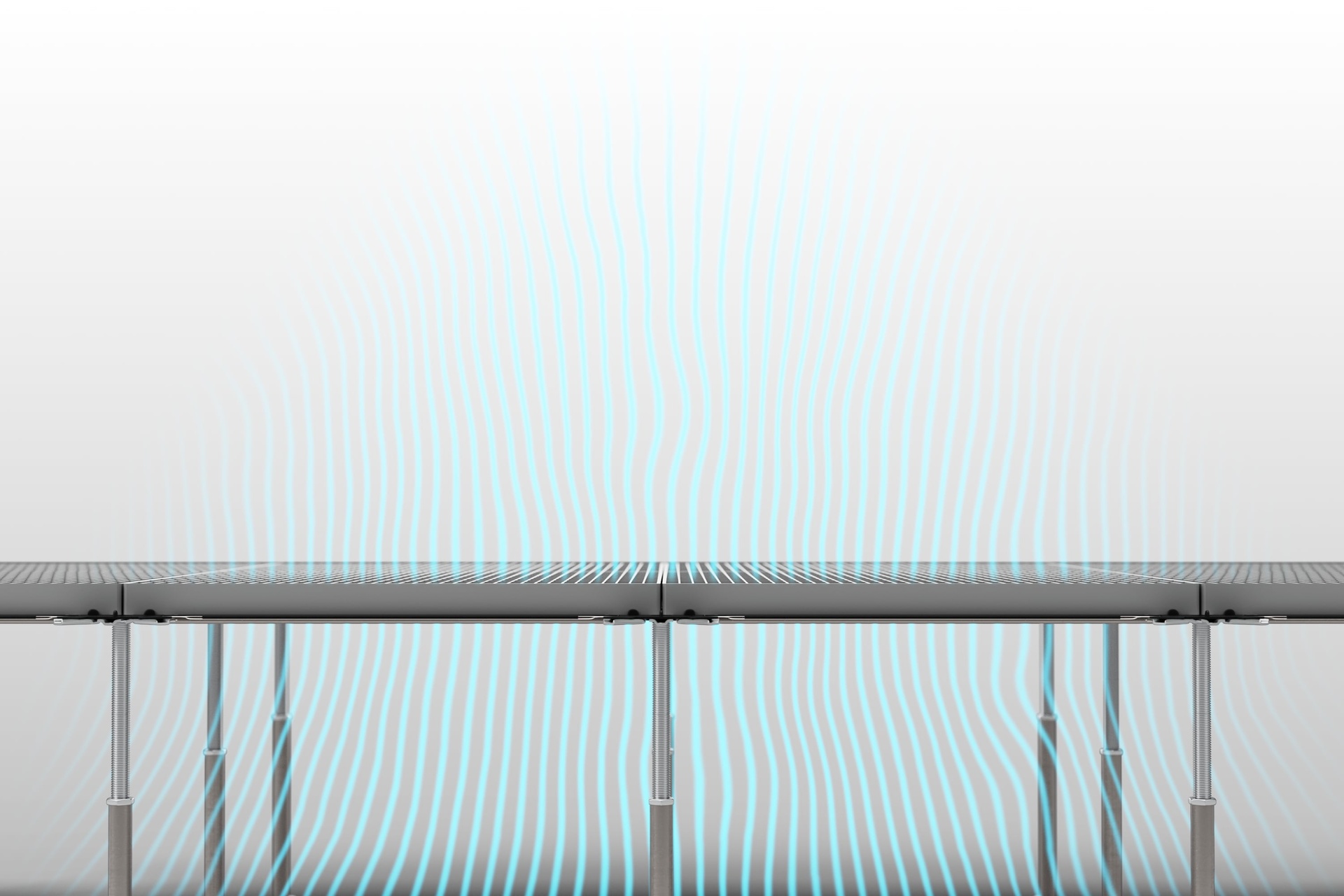

permette all'aria proveniente dal plenum sottopavimento di attraversare il grigliato. Il flusso può così essere indirizzato verso le zone nelle quali si concentra il carico termico, come file di rack, corridoi freddi e apparecchiature elettriche. La
reale efficienza del raffreddamento dipende dalla progettazione complessiva dell'impianto HVAC, dalla percentuale di superficie libera e dalla distribuzione dei grigliati.
Il grigliato OMAF viene quindi definito tenendo conto sia delle esigenze di ventilazione sia dei requisiti strutturali del progetto.
Configurazione tipica del grigliato per Data Center.
Questa configurazione rappresenta un punto di partenza.
La soluzione definitiva viene stabilita in base al tipo di struttura, ai carichi di progetto, alla superficie libera richiesta, alle condizioni ambientali e alle specifiche del cliente.
Formato nominale
600 × 600 mm
Cornice
Perimetrale
Altezza indicativa
40 mm
Maglie più utilizzate
33×11 mm / 15×66 mm
Materiale
Acciaio al carbonio
Trattamento superficiale
Zincatura elettrolitica e successiva verniciatura
Applicazione
Inserimento in sistemi modulari di pavimentazione sopraelevata
Materiali e finiture
La soluzione più frequentemente richiesta è realizzata in acciaio al carbonio con zincatura elettrolitica e verniciatura. La combinazione dei trattamenti protegge la superficie e consente di coordinare il grigliato con il colore e la finitura del sistema di pavimentazione.
In presenza di esigenze differenti, l'ufficio tecnico può valutare materiali o trattamenti alternativi in funzione di:
- ambiente di installazione
- rischio di corrosione
- requisiti estetici
- frequenza di movimentazione dei grigliati
- caratteristiche del sistema sopraelevato
- specifiche del capitolato
Richiedi una valutazione tecnica completa
Perché scegliere un grigliato pressato per un Data Center.
Elevata permeabilità all'aria
La maglia aperta crea una superficie con un ampio passaggio libero, adatta alle aree nelle quali il pavimento sopraelevato viene utilizzato per distribuire l'aria di raffreddamento. La geometria può essere selezionata in funzione del rapporto richiesto tra superficie aperta, resistenza e modalità di utilizzo.
Supporto alla distribuzione del raffreddamento
Il grigliato consente di portare l'aria dal plenum alle aree operative, contribuendo a una distribuzione più controllata del flusso in prossimità dei rack e delle apparecchiature.
La configurazione deve essere coordinata con il progetto termico del Data Center, evitando di considerare il grigliato come un componente isolato.
Capacità portante configurabile
La portata viene definita considerando carichi distribuiti e concentrati, dimensione del grigliato, appoggi, altezza e spessore dei piatti portanti e geometria della maglia. Non viene applicato un unico dimensionamento a tutti i progetti: l'ufficio tecnico OMAF può valutare la configurazione in base ai carichi dichiarati dal cliente. La scelta tecnica di un grigliato dipende infatti dalla combinazione tra maglia, piatti portanti, luce libera e condizioni di carico.
Integrazione con i pavimenti sopraelevati
Il formato modulare permette di inserire il grigliato nella struttura del pavimento tecnico, mantenendo l'accessibilità al vano sottostante.
Cornice perimetrale, altezza complessiva, tolleranze e punti di appoggio possono essere verificati insieme al produttore del sistema.
Richiedi una valutazione tecnica completa
Applicazioni nei Data Center
Sale server
I grigliati possono essere installati nelle aree in cui è necessario distribuire l'aria verso rack e apparecchiature, mantenendo al tempo stesso una superficie calpestabile e ispezionabile.
Corridoi di servizio
I grigliati possono essere installati nelle aree in cui è necessario distribuire l'aria verso rack e apparecchiature, mantenendo al tempo stesso una superficie calpestabile e ispezionabile.
Sale UPS
Nelle aree dedicate ai gruppi di continuità, il grigliato può essere dimensionato in funzione dei carichi previsti e delle esigenze di ventilazione delle apparecchiature.
Sale elettriche
La struttura aperta facilita l'integrazione con pavimenti tecnici utilizzati per ospitare cavi, impianti e infrastrutture elettriche.
Sale di controllo
Il formato modulare consente di inserire grigliati soltanto nelle zone necessarie, coordinandoli con gli altri elementi della pavimentazione sopraelevata.
Richiedi una valutazione tecnica completa
Co-progettazione del grigliato
OMAF si rivolge a produttori, distributori e integratori di pavimenti tecnici per Data Center che cercano un componente sviluppato sulle caratteristiche del proprio sistema.
Il rapporto non si limita alla fornitura di un grigliato metallico: l'ufficio tecnico può confrontarsi con il cliente per definire gli elementi che incidono sull'integrazione.
01 / RACCOLTA
Raccolta delle specifiche
Il cliente condivide formato del sistema, disegno degli appoggi, carichi richiesti, condizioni ambientali, quantità e trattamento desiderato
02 / DEFINIZIONE
Definizione tecnica
OMAF valuta maglia, piatti portanti, cornice perimetrale, materiale e finitura più coerenti con il progetto.
03 / VERIFICA
Verifica dell'integrazione
Le dimensioni del grigliato vengono coordinate con la struttura del pavimento sopraelevato e con le tolleranze richieste.
04 / PRODUZIONE
Produzione
Una volta approvata la configurazione, il grigliato viene realizzato secondo le specifiche concordate.
FAQ
Qual è il formato più utilizzato per i pavimenti sopraelevati dei Data Center?
Il formato più richiesto è 600 × 600 mm, perché si integra con la modularità di numerosi sistemi di pavimentazione tecnica. OMAF può realizzare anche dimensioni differenti, previa verifica della struttura di appoggio.
Quali maglie vengono utilizzate?
Le configurazioni ricorrenti comprendono le maglie 15 × 66 mm e 33 × 11 mm. La scelta dipende dal passaggio d'aria richiesto, dai carichi di progetto e dalle caratteristiche del pavimento.
Il grigliato può essere dimensionato in base alla portata?
Sì. La configurazione viene definita considerando luce di appoggio, carichi concentrati e distribuiti, impronta del carico, altezza e spessore dei piatti portanti e geometria della maglia. Per questo non è corretto attribuire una portata generica a tutti i grigliati.
Quale materiale viene normalmente utilizzato?
La soluzione più richiesta è in acciaio al carbonio con zincatura elettrolitica e verniciatura. Materiali e finiture differenti possono essere valutati in base alle condizioni di installazione e alle specifiche del cliente.
Il grigliato pressato può essere personalizzato?
Sì. OMAF può co-progettare grigliati con dimensioni, cornici, maglie, portate, materiali e finiture differenti dalla configurazione tipica.
Dove possono essere installati?
I grigliati pressati possono essere utilizzati in sale server, corridoi di servizio, sale UPS, sale elettriche, sale di controllo e altre aree tecniche dotate di pavimentazione sopraelevata.
